🎯 进入路径

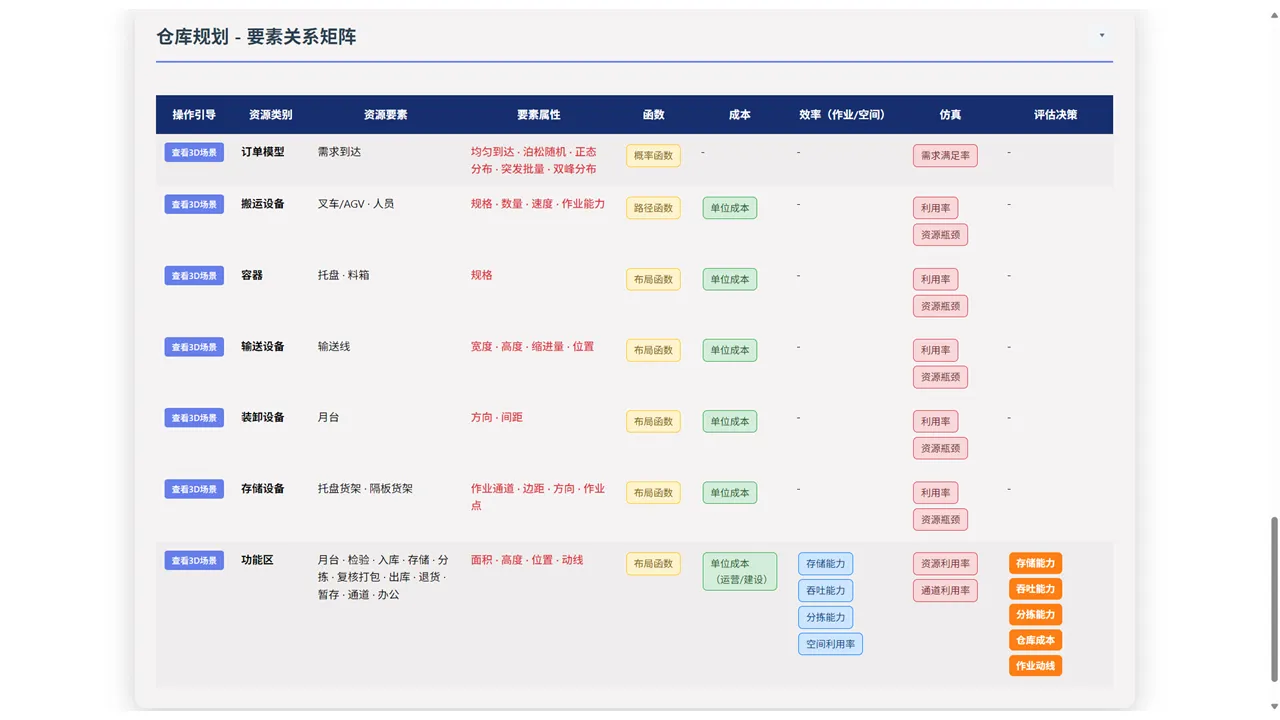

- 1 在"仓库规划 - 要素关系矩阵"中找到存储设备行
- 2 存储设备包含：托盘货架、隔板货架
- 3 点击操作引导列中的「查看3D场景」按钮
- 4 进入3D可视化场景后，在右侧配置面板进行参数调整
📋 要素属性
托盘货架核心配置项：作业通道、边距、方向、作业点

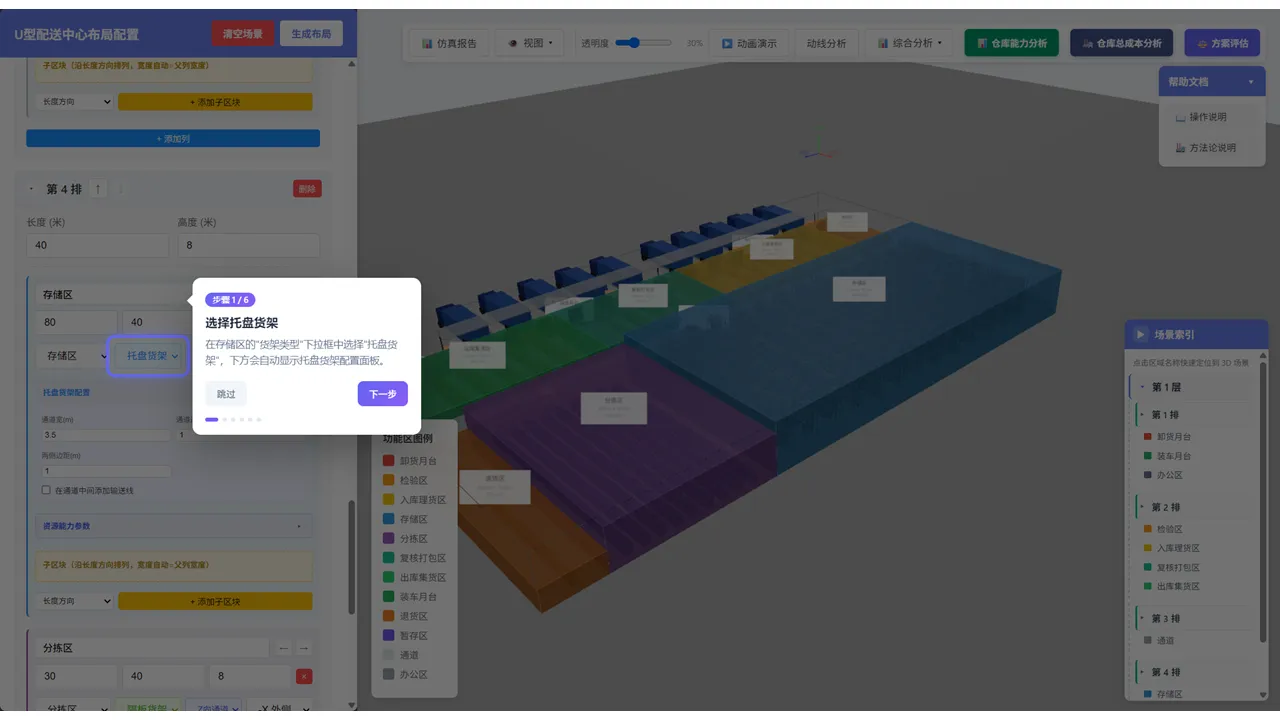

📝 操作说明
- • 在左侧配置面板找到存储区（function-storage）
- • 在"货架类型"下拉框中选择托盘货架
- • 选择后，下方会自动展开托盘货架详细配置面板
💡 提示
托盘货架适用于标准托盘存储，是仓储系统中最常用的货架类型，支持先进先出作业。

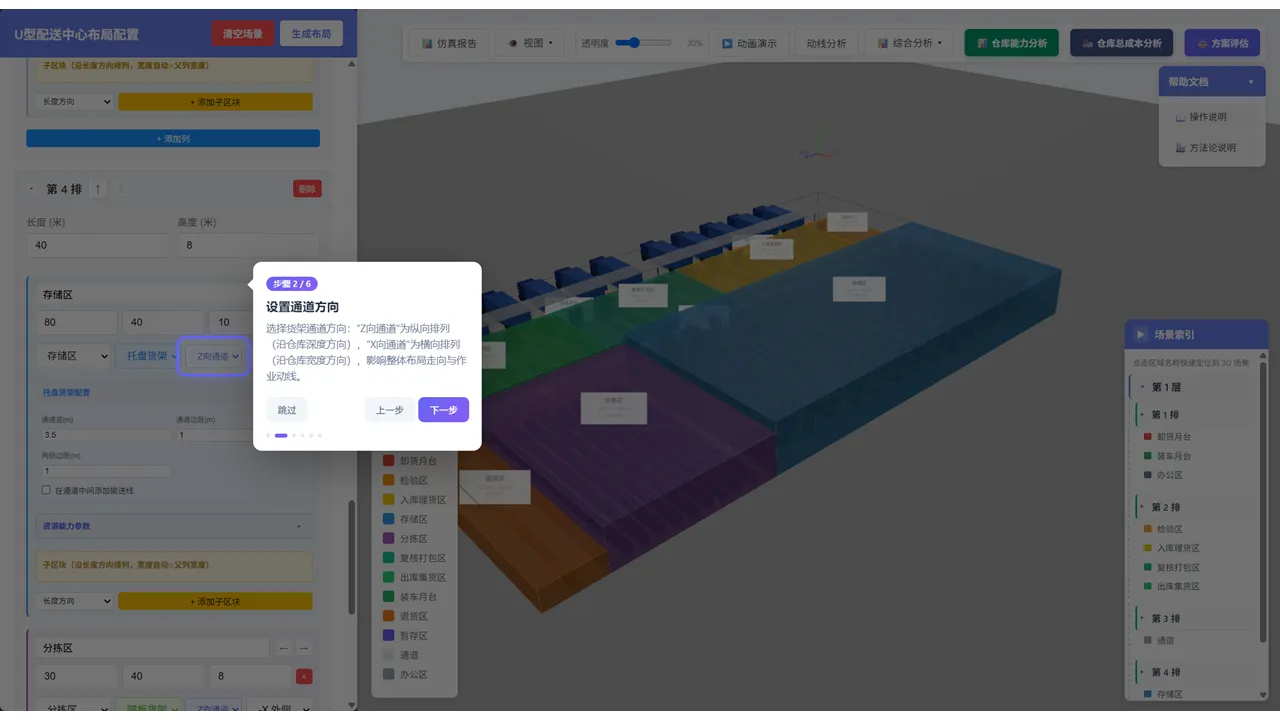

📝 操作说明
🔄 Z向通道（纵向）
通道沿仓库深度方向（Z轴）排列，货架沿X轴方向排布，适合进深较大的仓库
↔️ X向通道（横向）
通道沿仓库宽度方向（X轴）排列，货架沿Z轴方向排布，适合面宽较大的仓库
💡 选择依据
通道方向决定整体布局走向，需结合月台位置、仓库形状和作业动线综合考虑。

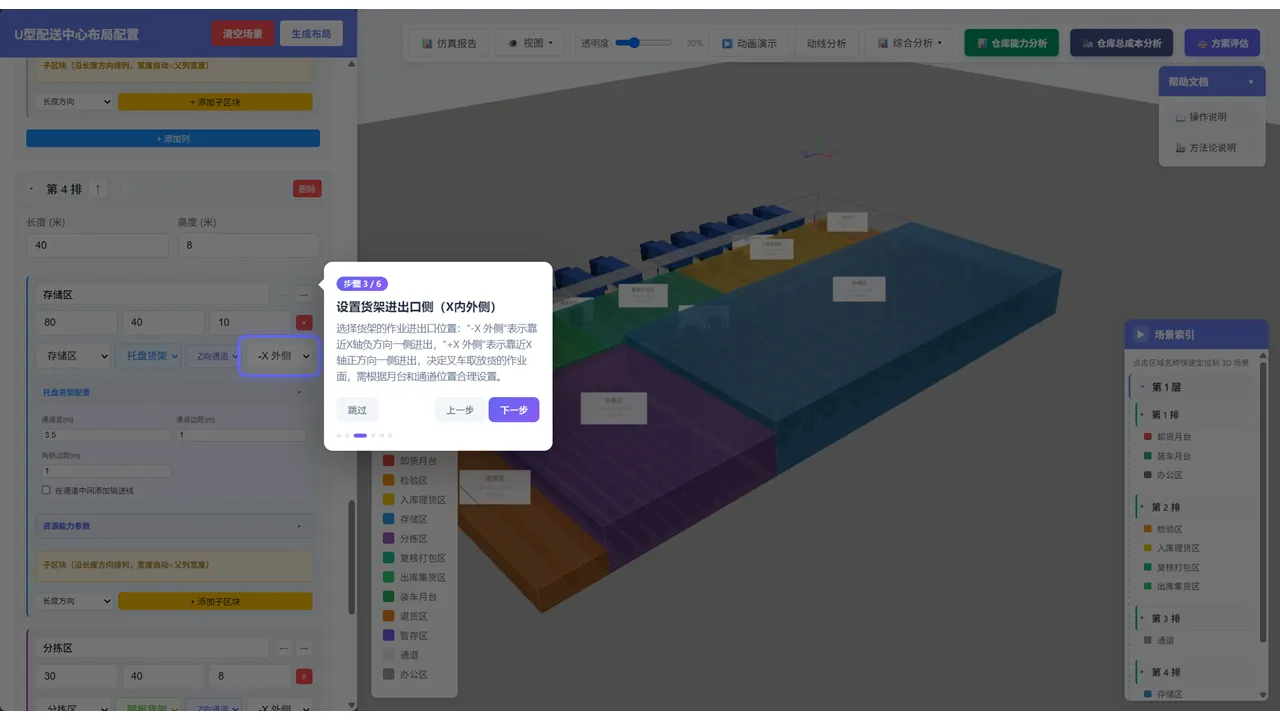

📝 操作说明
➖ -X 外侧
靠近X轴负方向一侧作为作业进出口，适合月台位于仓库左侧的布局
➕ +X 外侧
靠近X轴正方向一侧作为作业进出口，适合月台位于仓库右侧的布局
💡 重要性
进出口侧决定叉车的作业路径，设置错误会导致动线交叉或无法作业，必须与主通道方向匹配。

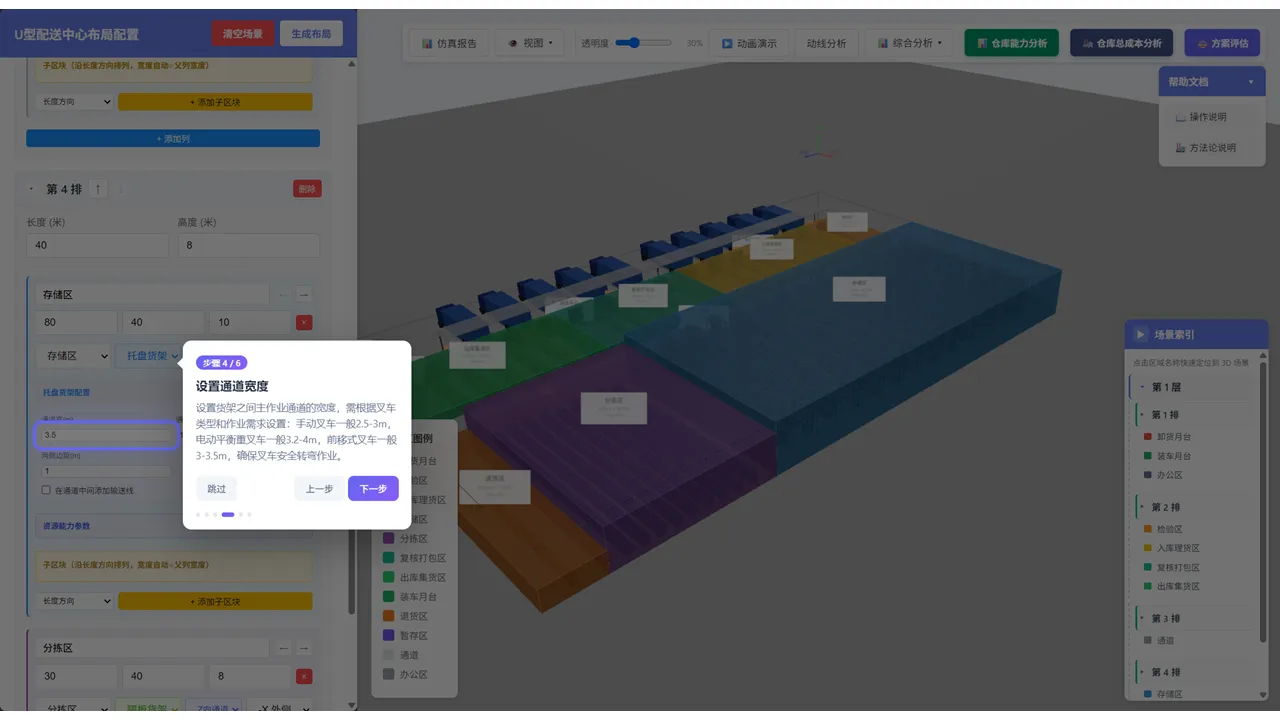

📝 参考值表
| 叉车类型 | 建议通道宽度 |
|---|---|
| 手动液压叉车 | 2.5 ~ 3.0 m |
| 前移式叉车 | 3.0 ~ 3.5 m |
| 电动平衡重叉车 | 3.2 ~ 4.0 m |
| 三向堆垛叉车 | 1.6 ~ 2.0 m |
💡 计算原则
通道宽度 = 叉车最小转弯半径 + 托盘长度 + 安全间隙(0.2~0.3m)，确保叉车90度转弯安全作业。

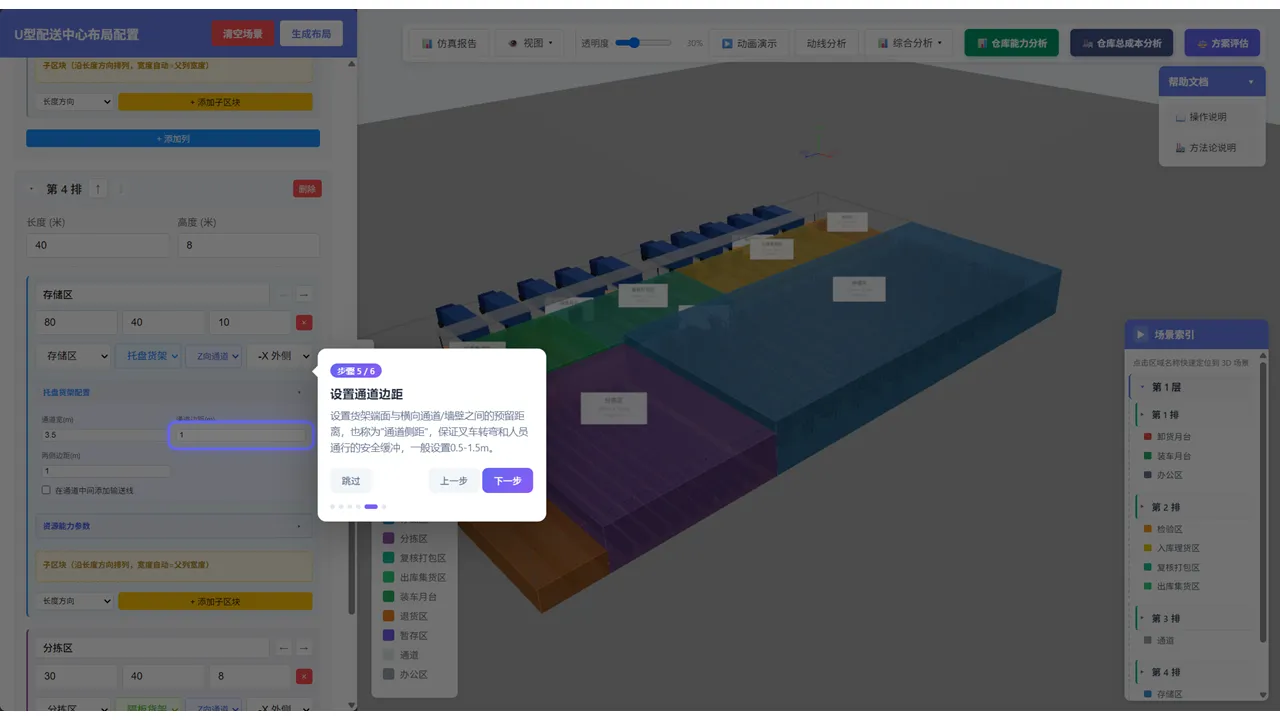

📝 参数说明
- 位置 货架组沿通道方向的两端预留空间
- 作用 防止叉车转弯时碰撞货架端面，提供安全缓冲
- 推荐值 0.5 ~ 1.5 m，根据叉车转弯半径调整
- 影响 边距过大会降低存储密度，过小存在碰撞风险
💡 经验值
常规仓库建议设置为1.0m，使用三向堆垛叉车等窄通道设备时可适当减小至0.5m。

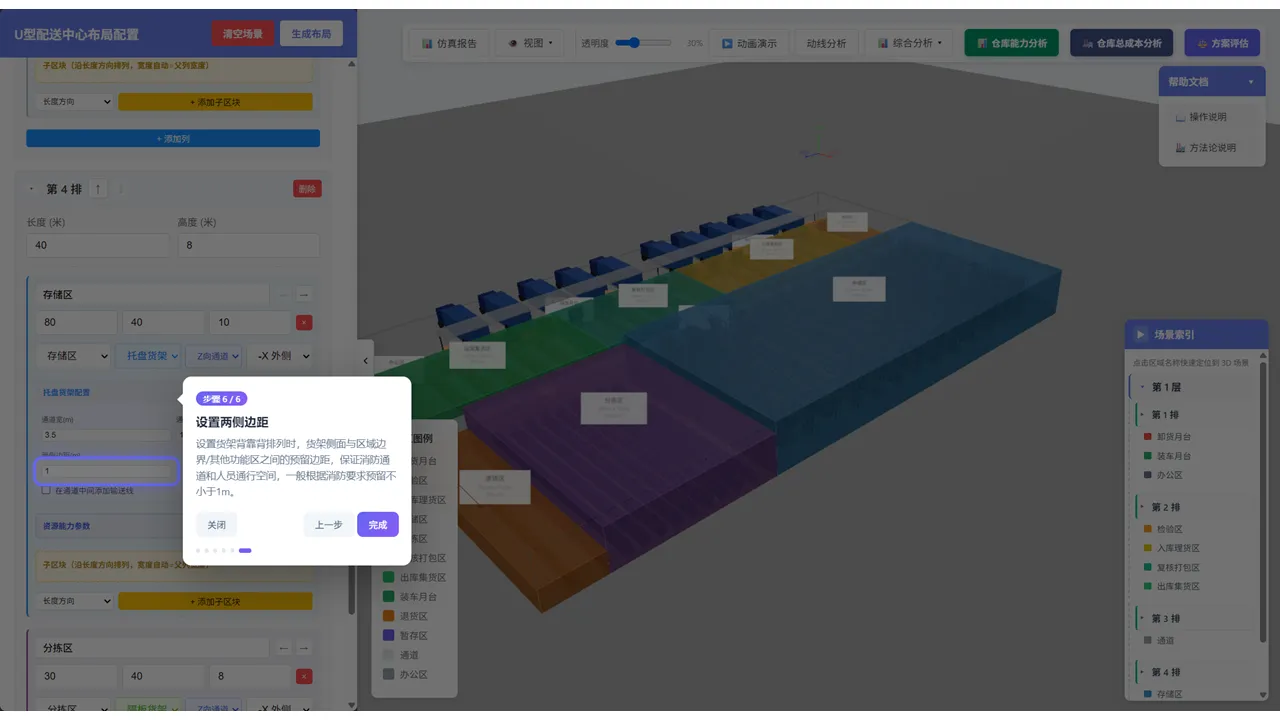

📝 参数说明
- 位置 货架垂直于通道方向与区域边界/其他功能区的距离
- 作用 预留消防通道、人员通行空间、设备安装检修空间
- 规范 根据消防规范，主消防通道宽度≥ 1.4m
- 推荐值 靠墙侧 ≥ 0.5m，通道侧 ≥ 1.0m
⚠️ 注意
边距设置必须符合建筑设计防火规范要求，不得为追求存储密度而减小消防通道宽度。
🎮 3D场景功能
- • 实时渲染：参数修改后3D场景立即更新
- • 信息面板：右侧显示货架规格、货位数、通道参数等详细信息
- • 效率分析：自动计算存储能力、作业时间、资源利用率
- • 动画演示：支持叉车取货作业动画模拟
- • 动线分析：可视化展示作业路径与动线交叉

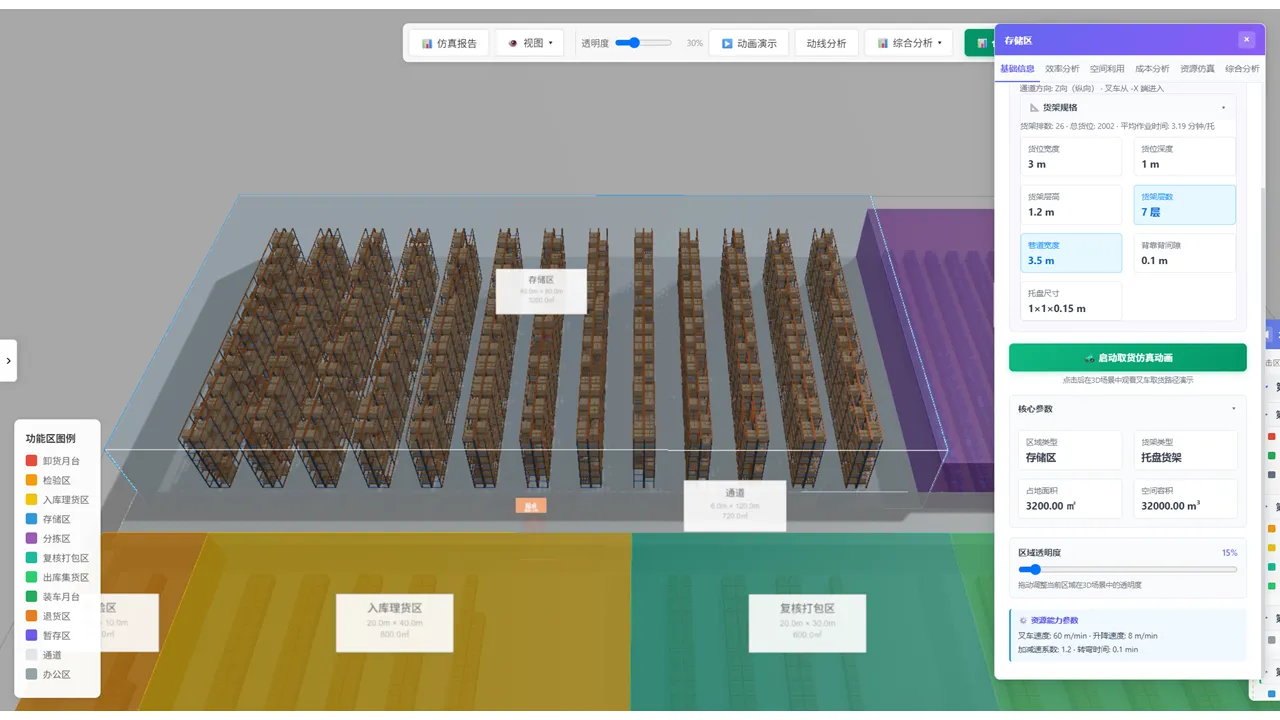

📊 示例参数（图中）
• 通道方向：Z向（纵向），叉车从-X端进入
• 通道宽度：3.5m，背靠背间隙：0.1m
• 货架排数：26排，总货位：2002个
• 平均作业时间：3.19分钟/托盘
